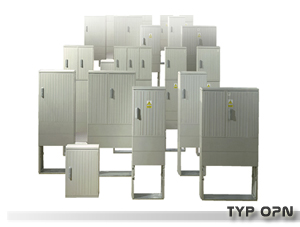

Anwendung der OPN-Gehäuse
- sie dienen dem Bau der Kabelverbindungen und der
Kabel-Messverbindungen
- der Kabelschränke sowie der Schränke für Straßenbeleuchtung
- der Tafeln und Niederspannungsschaltanlagen
Ausführung der OPN-Gehäuse
- dies können freistehende Gehäuse
- Nischengehäuse
- oder Wandgehäuse sein
Beschreibung der OPN-Gehäuse
Die Gehäuse Typ OPN werden wie die OP-Gehäuse aus den
hitzehärtbaren Kunststoffplatten zusammengebaut. Die OPN-Gehäuse der
Firma Sypniewski Sp. z o.o. werden in zwei Tiefen von 260mm und
320mmm – gemäß der Norm DIN hergestellt.
Die Türen der Gehäuse OPN öffnen sich um 180 Grad. Die Konstruktion
der OPN-Gehäuse erlaubt, eine Verbindungsplatte im Fall des
Zusammenbaus von zwei OPN-Gehäusen mit einer Tiefe von 260mm
anzuwenden. Das in OPN-Gehäusen verwendete Schloss Typ HS sichert
außerdem einen Dreipunktverschluss der Türen. Die Fundamente der
OPN-Gehäuse haben Stirnabdeckungen, d.h. Fundamentabdeckungen, die
leichter zu demontieren sind.
Bezeichnungen der OPN-Gehäuse
Die OPN-Gehäuse können folgendermaßen ausgeführt werden:
OPN 462 - Gehäuse ohne Fundament mit geneigtem Dach
OPN 462F - Gehäuse auf einem typischen Fundament (890mm) mit
geneigtem Dach
OPN 462FF - Gehäuse auf einem erhöhten Fundament (1190mm) mit
geneigtem Dach

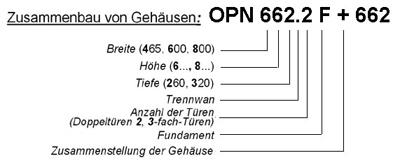

Schema der Verbindung von Gehäusen OPNg:
Ausstattung und Montage der Elektrogeräte in den
OPN-Gehäusen
Im Inneren der OPN-Gehäuse befinden sich auf der ganzen
Seitenhöhe die Kämme, in denen spezielle Muttern für die Befestigung
der Elektrogeräte montiert werden. Diese Konstruktionsänderung
erlaubte, die in den OP-Gehäusen verwendeten Montagewinkel zu
eliminieren. Die Montage der Geräte ist dadurch leicht, einfach und
schnell. Die Gehäuse können zusätzlich mit einem runden Schauglas
für Ablesen der Zähleranzeigen, einem Schloss Typ: HS oder HS mit
einer Öse für den Vorhängeschloss samt dem gewählten Einsatz
ausgestattet werden. Die Schlösser sind in schwarzer oder aschgrauer
Farbe erhältlich.
|
|
|
