GEHÄUSE TYP O

>> Beschreibung des Gehäuses
>> Innenkonstruktion
>> Montage
>> Gehäuseverschließungen
>> Bezeichnung des Gehäusetyps

Beschreibung des Gehäuses

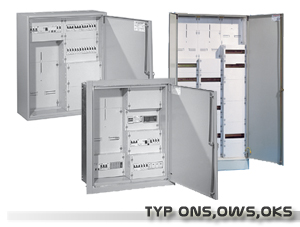

Metallgehäuse als Nischen- (OWS - Bild 8), Wand- (ONS - Bild 3) und freistehende Ausführungen (OKS - Bild 6, 17) werden aus pulverbeschichtetem Stahlblech (Farbe RAL 7035 oder andere auf Wunsch des Kunden).

Maximale Innenbreite 4×250 mm
(4 x Breite des Hauptmoduls) - OWS, ONS, OKS.

Maximale Innenhöhe 8×150 mm
(8 x Höhe des Hauptmoduls) - OWS, ONS.

Bei dem an Sockel montierten Gehäuse OKS,
beträgt die maximale Höhe 13×Höhe des Hauptmoduls.

Die Standardausstattung der Gehäuse OWS, ONS und OKS umfasst [-Montageprofile aus verzinktem Blech, Blechschrauben zur Befestigung der Zählertafeln, der Montageblechen sowie der Abdeckungspanelhalter

Innenkonstruktion

Die Anordnung der [-Profile in der Innenkonstruktion ermöglicht die Montage der Unterstützungen der Abdeckungspanele der Zählertafeln, der Montagebleche und der Leisten TS 35 (Euro-Schienen). Dank entsprechender Anordnung der Löcher ermöglicht die Bauart der [-Profile, die Unterstützungen an beliebiger Stelle anzuschrauben, je nach Konstruktions- und Montageanforderungen. Die Innenkonstruktion ist an das Gehäuse mit Schrauben befestigt, was deren Herausnehmen und die Montage der Modulgeräte erleichtert.

Das Hauptmodul hat folgende Abmessungen: Breite 250 mm, Höhe 150 mm. Das Angebot umfasst auch Abdeckungspanele mit folgenden Abmessungen: Breite 250 mm, Höhe 225 mm, (Verschwächungen erleichtern es, ein entsprechendes Loch für die elektrische Geräte auszuschneiden) .


Montage

An die [-Profile der Innenkonstruktion (CMY) werden Unterstützungen (WP) mit Blechschrauben (BL) angeschraubt.

Direkt an den Unterstützungen werden Abdeckungspanele (P1) montiert, die mit Schrauben (SP) befestigt werden, die plombiert werden können. Um die Distanz vom Niveau des [-Profils CMY zu vergrößern, werden Verlängerungen eingesetzt, die unmittelbar in die Unterstützungen werkzeuglos eingeschraubt werden.

Die Zählertafel wird direkt am [-Profil CMY mit Blechschrauben montiert, die mit einer Blende [ZP], die das Loch befüllt, abgedeckt werden.

Das Angebot der Firma H. Sypniewski umfasst Zählertafeln (TL-1F) für den einphasigen Zähler und Zählertafeln (TL-1F+TLG) für den dreiphasigen Zähler.

Zählertafeln werden werkzeuglos und ohne zusätzliche Verbindungselemente verbunden, weil TLG über spezielle dafür vorgesehene Daumen verfügt, die beide Teile stabil verbinden.


Abdeckungspanel Innenseite                Abdeckungspanel mit Sicherungen

Zählertafel TLG

Zählertafel TL-1F

Die vernachbarten Abdeckungspanele (P1-1,0 und P1-1,5), die an derselben Tiefe montiert sind, können mit dem Verbindungselement der Abdeckungen (sog. "Schwalbenschwanz") verbunden werden, was die Kosten des kompletten Gehäuses wesentlich reduziert. Verbindungskombinationen der einzelnen Panele sind unten dargestellt:


                                                                                 Montageelemente


Bei Nischengehäusen wird die Tür an einem angeschraubten Flansch montiert. Um das Gehäuse zu montieren, muss der Flansch abgeschraubt und der Kasten in das Innere eingelegt werden. Anschließend sind die Spalte zwischen den Gehäusewänden und dem Inneren mit PU-Schaum zu füllen. Mit vier Schrauben ist der Flansch mit der Tür dann wieder anzuschrauben.

Wenn die vernachbarten Abdeckungspanele (P1) an verschiedenen Tiefen montiert werden, entsteht zwischen den Niveaus ein Loch, das mit den Seitenblenden abgedeckt wird. Die Seitenblenden [PB] ermöglichen dank ihrer Konstruktion einen direkten Zutritt zu den unter Spannung stehenden Teilen.

Gehäuseverschließungen

Die Tür wird in zwei Punkten – im unteren und oberen Teil – geschlossen. Eingesetzt wird ein Schloss des Typs N-1. Bei größeren Breiten der Gehäuse werden Doppeltüren montiert.

Bezeichnung des Gehäusetyps

Bezeichnung des Gehäusetyps besteht aus drei Blöcken

Block I – Bauart des Gehäuses

ONS - Wandausführung
OWS - Nischenausführung
OKS – freistehende Ausführung


Block II – Bezeichnung der Ausführungsnummer


x – Ausführung nur für das Gehäuse OKS
xx - Ausführung nur für das Gehäuse OKS (in Bearbeitung)

HINWEIS: Die Gehäuse OKS werden bei einer Anzahl der Module auf Höhe >=5 ausgeführt

Block III – Bezeichnung der Gehäusetiefe

Gehäuse ONS, OWS: O - Tiefe 150mm, L - Tiefe 225 mm
Gehäuse OKS : L - Tiefe 225mm
