Beschreibung des Gehäuses

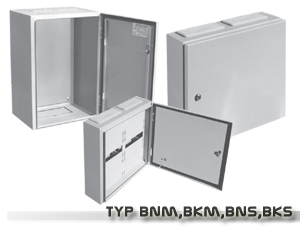

Die Gehäuse des Typs B werden aus pulverbeschichtetem 1,5 mm dickem Stahlblech oder 2 mm dickem Alu-Blech hergestellt, Farbe RAL 7032 (oder andere auf Wunsch des Kunden).

Aufgrund ihrer Konstruktion haben die Gehäuse des Typs B die Schutzklasse IP 54, sie sind hauptsächlich zum Bau verdichteter Schaltanlagen bestimmt, in denen Montageplatten bzw. Montagebleche montiert werden können.

Diese Gehäuse sind mit einem oder mehreren Montageblechen aus Stahl (BXM) ausgestattet. Sie können auch mit dem System "S" – einer Kunststoffabdeckung (BXS) – ausgestattet werden.





Gehäuse BXM



Bezeichnung des Gehäusetyps besteht aus fünf Zifferblöcken:

BXM drei Buchstaben Bauart - Gehäusetyp, Gehäuseart, Ausstattung
I Block – zwei Ziffern Bezeichnung der Abmessungen des Gehäuses (Nr. der Ausführung)
II Block - zwei Ziffern Bezeichnung der Ausführung der Tür
III Block - zwei Ziffern Bezeichnung der Lage des Durchlasses GM (Metall) und der Belüftung des Gehäuses
IV Block - zwei Ziffern Bezeichnung der Ausführung des Montagebleches BM
V Block - eine Ziffer Bezeichnung der Gründung des Gehäuses

BXM – drei Buchstaben: Konstruktion - Gehäusetyp, Gehäuseart, Ausstattung

Konstruktion - Gehäusetyp Gehäuseart Ausstattung
B – Gehäusebauart mit einer Höhe von <= 1250 mm K – freistehend mit möglicher Gründung auf Kanal
 N - Wandgehäuse		 M - Blech

I Block - zwei Ziffern: Bezeichnung der Gehäuseabmessungen (Nr. der Ausführung) XX

Nummer der Ausführung  01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21
 Breite B  300 400 600 300 400 600 300
 Höhe H  300 400 500
 Tiefe P  200 250 300 200 250 300 200 250 300 200 250 300 200 250 300 200 250 300 200 250 300
 Anzahl Türen  1 1 1

Nummer der Ausführung  22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41
 Breite B 500  400 800 600 800
Höhe H 500  600 800
Tiefe P 200 250 300 400 200 250 300 400 200 250 300 400 200 250 300 400 200 250 300 400
 Anzahl Türen  1 1 2 1 2

Nummer der Ausführung  42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61
 Breite B 800  1000 800 1000 1200
Höhe H  1000 1200
Tiefe P 200 250 300 400 200 250 300 400 200 250 300 400 200 250 300 400 200 250 300 400
Anzahl Türen  2 2

II Block - zwei Ziffern: Bezeichnung der Ausführung der Tür

XX Art der Ausführung - erste Ziffer XX Schloss - zweite Ziffer
 1 - vollständig
 2 - mit Plexi-Scheibe
 3 - mit Scheibe
 4 - perforiert		  1 - Schloss mit Federschlüssel
 2 - Schloss HS mit Patenteinlage
 schließbar in drei Punkten



III Block - zwei Ziffern: Bezeichnung der Lage des Durchlasses GM (Metall) und der Gehäusebelüftung

XX Lage des Durchlasses - erste Ziffer  XX Art der Belüftung - zweite Ziffer
0 - ohne Durchlässe
 1 - oben
 2 - unten
 3 - oben und unten		 0 - ohne Belüftung
 1 - mit natürlicher Belüftung
 2 - mit Zwangsbelüftung
 und Heizung

IIV Block - zwei Ziffern: Bezeichnung der Ausführung des Montagebleches BM

XX Material - erste Ziffer XX Art der Befestigung - zweite Ziffer
1 – Lackiertes Blech, Dicke 2,5 mm,
 Farbe RAL-2000
 2 – Stahlblech, Dicke 2,0 mm,
 verzinkt		  1 – Schrauben an Rückseite
 2 – Angeschraubt an Verstellelement zur stufenlosen Tiefenverstellung

V Block - eine Ziffer: Bezeichnung der Gehäusegründung

X Gründungsart
0 - ohne Sockel
 1 - auf Sockel

Gehäuse BXS



Bezeichnung des Gehäusetyps besteht aus vier Zifferblöcke:

BXM drei Buchstaben Bauart - Typ des Gehäuses, Gehäuseart, Ausstattung
I Block - zwei Ziffern Bezeichnung der Abmessungen des Gehäuses (Nr. der Ausführung)
II Block - zwei Ziffern Bezeichnung der Ausführung der Tür
III Block - eine Ziffer Bezeichnung der Lage des Durchlasses GM (Kunststoff)
IV Block - eine Ziffer Bezeichnung der Gründung des Gehäuses

BXS – drei Buchstaben: Bauart - Gehäusetyp, Gehäuseart, Ausstattung

Bauart - Typ des Gehäuses Gehäuseart Ausstattung
B - Gehäusebauart mit einer Höhe von <= 1250 mm K - freistehend mit möglicher Gründung auf Kanal
 N - Wandgehäuse		 S – System der Ausstattung mit Kunststoffeinzelteilen

I Block - zwei Ziffern: Bezeichnung der Abmessungen des Gehäuses (Nr. der Ausführung) XX

Nummer der Ausführung  01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18
 Breite B  300 550 800 1050  300 550 800 1050 300
 Höhe H 500 650 800
 Tiefe P 255 180 255 180 255 180 255 180 255 180 255 180 255 180 255 180 255 180
 Anzahl Module horizontal 1 2 3 4 1 2 3 4 1
 Anzahl Module vertikal 3 4 5
 Anzahl Türen 1 2 1 2 1

Nummer der Ausführung  19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
 Breite B 550 800 1050 550 800 1050 800 1050 1050
 Höhe H 800 950 1100 1250
 Tiefe P 255 180 255 180 255 180 255 180 255 180 255 180 255 180 255 180 255 180
 Anzahl Module horizontal 2 3 4 2 3 4 3 4 4
Anzahl Module vertikal 5 6 7 8
Anzahl Türen 1 2 1 2 2 2

II Block - zwei Ziffern: Bezeichnung der Ausführung der Tür

XX Art der Ausführung - erste Ziffer  XX Schloss - zweite Ziffer
1 - vollständig
 2 - mit Plexi-Scheibe
 3 - mit Scheibe
 4 - perforiert		  1 - Schloss mit Federschlüssel
 2 - Schloss HS mit Patenteinlage
 schließbar in drei Punkten

III Block - eine Ziffer: Bezeichnung der Lage des Durchlasses GM (Kunststoff)

X Lage des Durchlasses
 0 - ohne Durchlässe
 1 - oben
 2 - unten
 3 - oben und unten

IV Block - eine Ziffer: Bezeichnung der Gründung des Gehäuses

X Gründungsart
 0 - ohne Sockel
 1 - auf Sockel



Gemäss dem kundenwunsch hergestellte Produkte
