SCHRÄNKE TYP D

>> Beschreibung der Bauart und Bestimmung
>> Allgemeine art der Bezeichnung
>> Schränke DXM, SXC
>> Schränke DXS
>> Schränke DXU

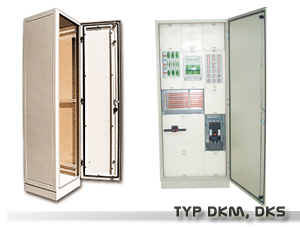

Beschreibung der Bauart und Bestimmung

Die Schränke des Typs D sind generell zur Montage von Steuergeräten, Schalt- und Niederspannungssicherungsanlagen sowie sonstigen Zubehörs für Energetik, Industrieautomatik usw.

Die Schränke des Typs D haben eine Schweißskelettkonstruktion, Seitenabdeckungen, Dach und Türen aus Stahlblech mit einer Dicke von 1,5 mm oder Alu-Blech mit einer Dicke von 2,0 mm. Gesamte Konstruktion ist standardmäßig pulverbeschichtet, Farbe RAL 7032 oder gemäß Kundenanforderungen.

Die Schränke werden auf Sockel gegründet, was deren Installation auf Kabelkanälen ermöglicht. Der Schranksockel kann mit Füßen oder Rädern ausgestattet sein. Seitenwände werden fest montiert oder so befestigt, dass sie schnell abgebaut werden können, was einen schnellen Zutritt zu den im Schrank monierten Geräten ermöglicht. Die Schränke des Typs D haben die Schutzklasse IP 43 oder IP 54 unter Anwendung von PU-Dichtungen.



Allgemeine art der Bezeichnung

Die Bezeichnung des Symbols des Schrankes besteht aus sieben Blöcken von Buchstaben und Ziffern:

DXX – drei Buchstaben Bauart – Typ des Schrankes, Gehäuseart, Ausstattung (M,C,S,U,E)
 I - Block - eine Ziffer 1, 2, 3, 4, eingesetztes Profil, Nr. der Ausführung
 II - Block - zwei Ziffern  Bezeichnung der Gehäuseabmessungen, Nr. der Ausführung
 III - Block - zwei Ziffern  Bezeichnung der Ausführung der Türen
 IV - Block - zwei Ziffern Bezeichnung der Ausführung der Rückseite
 V - Block - zwei Ziffern  Bezeichnung der Seitenausführung
 VI - Block - zwei Ziffern  Bezeichnung der Dachausführung
 VII - Block - eine Ziffer Bezeichnung der Gründung des Schrankes

DXX – drei Buchstaben: Bauart – Typ des Schrankes, Gehäuseart, Ausstattung

Bauart - Typ Gehäuseart Ausstattung
D - Gehäusebauart mit einer Höhe von H >= 1200

K - freistehend mit möglicher Gründung auf Kanal

W - Nischengehäuse (individuelle Bestellungen)



M – Schrank mit Montageblech ausgestattet, BM St.=2.5, RAL 2000

C - Schrank mit Montageblech ausgestattet, BM St.=2.0, verzinkt

S - System der Ausstattung mit Kunststoffeinzelteilen

U - System 19"

E – Spezielle Ausstattung auf Kundenwunsch






Schränke DXM, SXC

Die mit dem Symbol DXM und DXC bezeichnete Schränke sind mit einem oder mehreren Montagestahlblechen BM mit einer Dicke von 2,5 mm, Pulverbeschichtung, Farbe RAL 2000, oder mit verzinkten Stahlblechen mit einer Dicke von 2,0 mm, ohne Lackierung, ausgestattet.

Bei Einsatz von einzelnen Montageblechen können die Geräte auf dem Blech BM außerhalb des Schrankes montiert werden.

Bei mehreren Montageblechen werden Winkel eingesetzt, an denen die Montagebleche befestigt werden.




Die Bezeichnung des Symbols des Schrankes besteht aus sieben Blöcken von Buchstaben und Ziffern:

DXX – drei Buchstaben: Bauart - Typ des Schrankes, Gehäuseart, Ausstattung

Bauart - Typ Gehäuseart Ausstattung
D - Gehäusebauart mit einer Höhe von H >= 1200

K - freistehend mit möglicher Gründung auf Kanal

W - Nischengehäuse (individuelle Bestellungen)



M1 - Schrank mit lackiertem Montageblech ausgestattet

M2 - Schrank mit lackierten Montageblech ausgestattet

C1 - Schrank mit verzinktem Montageblech ausgestattet

C1 - Schrank mit verzinkten Montageblech ausgestattet

I - Block - eine Ziffer: 1, 2, 3, 4, eingesetztes Profil – Nr. der Ausführung

Profil PR1 Profil PR2 Profil PR3
1 - IP43 Innenscharnier
 2 - IP43 Außenscharnier

3 - IP54 Innenscharnier

Profil PR2 – empfohlen für den Einsatz in Schrankgruppen



4 - IP54 Innenscharnier

Profil PR2 – empfohlen für das Ausstattungssystem S, empfohlen für Einzelschränke

II - Block - zwei Ziffern: Bezeichnung der Abmessungen des Gehäuses – Nr. der Ausführung


Ausführung  01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18
 Breite B  600 800 1000  600 800 1000  600 800 1000
 Höhe H  1200 1400 1600
 Tiefe P  400 600  400 600  400 600  400 600  400 600  400 600  400 600  400 600  400 600
 Anzahl Türen  1 2 1 2 1 2

Nummer der Ausführung  19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
 Breite B  1200 600 800 1000 1200 600 800 1000 1200
 Höhe H  1600 1800 2000
 Tiefe P  400 600  400 600  400 600  400 600  400 600  400 600  400 600  400 600  400 600
 Anzahl Türen  2 1 2 1 2

III - Block - zwei Ziffern: Bezeichnung der Ausführung der Tür



XX Art der Ausführung - erste Ziffer XX Schloss - zweite Ziffer
1 - vollständig
 2 - mit Plexi-Scheibe
 3 - mit gehärteter Scheibe
 4 - perforiert		 1 - Schloss mit Federschlüssel
 2 - Schloss HS mit Patenteinlage
 schließbar in drei Punkten

IV - Block - zwei Ziffern: Bezeichnung der Ausführung der Rückwand

 XX Art der Befestigung - erste Ziffer  XX Art der Ausführung - zweite Ziffer
1 - von innen angeschraubt
 2 - von außen angeschraubt
 3 - mit Schloss von außen		 1 - ohne Belüftung
 2 - mit natürlicher Belüftung
 3 - mit Zwangsbelüftung
 4 - mit Zwangsbelüftung und Heizung
 5 - kundenspezifisch

V - Block - zwei Ziffern: Bezeichnung der Ausführung der Seitenwände

 XX Art der Befestigung - erste Ziffer  XX Art der Ausführung - zweite Ziffer
1 - von innen angeschraubt
 2 - von außen angeschraubt
 3 - mit Schloss von außen		  1 - ohne Belüftung
 2 - mit natürlicher Belüftung
 3 - mit Zwangsbelüftung
 4 - mit Zwangsbelüftung und Heizung
 5 - kundenspezifisch

VI - Block - zwei Ziffern: Bezeichnung der Ausführung des Daches

XX Art der Befestigung - erste Ziffer XX Art der Ausführung - zweite Ziffer
1 - von innen angeschraubt
 2 - von außen angeschraubt
 3 - mit Schloss von außen		 1 - ohne Belüftung
 2 - mit natürlicher Belüftung
 3 - mit Zwangsbelüftung
 4 - kundenspezifisch

VII - Block - eine Ziffer: Bezeichnung der Gründung des Schrankes

X Gründungsart
0 - ohne Sockel
 1 - auf Sockel
 2 - auf Rädern
 3 - auf Füßen
 4 - auf Rädern und Füßen



Schränke DXS

 Das System "S" ist ein System der Ausstattung der Metallgehäuse mit Kunststoffabdeckungen, das in der Firma H.Sypniewski im Frühling 1999 implementiert wurde. Kurzfristig wird eine Weiterentwicklung des Systems geplant, um den hergestellten Gehäusen die 2. Isolierklasse zu sichern. Die eingesetzte Lösung erlaubt es, Geräte an dem Montagerahmen außerhalb des Schrankes zu montieren.

Die Ausstattung des Schrankes des Typs DXS besteht aus einem verzinkten Blechrahmen, der zur Montage von Kunststoffabdeckungen des Systems "S" bestimmt ist und die Schutzklasse IP42 nach Öffnen der Schranktür gewährleistet.





Das System "S" ermöglicht eine einfache Montage der Modulgeräte unter Anwendung von Abdeckungspanelen. Zusätzlich werden die Abdeckungspanele entsprechend um 50 und 100 mm höher montiert, soweit der Einsatz anderer elektrischer Geräte erforderlich ist.

Die Bauart der Schränke ermöglicht es, Gruppen von mehreren Schränken zusammenzubauen.

Die Bezeichnung des Symbols des Schrankes besteht aus sieben Blöcken von Buchstaben und Ziffern:

DXX - X - XX - XX - XX - XX - XX - X
    I   II   III   IV   V   VI   VII

DXX – drei Buchstaben: Bauart - Typ des Schrankes, Gehäuseart, Ausstattung

Bauart - Typ Gehäuseart Ausstattung
D - Gehäusebauart mit einer Höhe von H >= 1200 K - freistehend mit möglicher Gründung auf Kanal

W - Nischengehäuse (individuelle Bestellung)

 S - System der Ausstattung mit Kunststoffeinzelteilen

I - Block - eine Ziffer: 3 oder 4, Eingesetztes Profil – Nr. der Ausführung

Profil PR2 Profil PR3

3 - IP54 Innenscharnier

Profil PR2 - empfohlen für den Einsatz in Schrankgruppen		 4 - IP54 Innenscharnier

 Profil PR2 - empfohlen für das Ausstattungssystem S, empfohlen für Einzelschränke

II - Block - zwei Ziffern: Bezeichnung der Abmessungen des Gehäuses – Nr. der Ausführung

Nummer der Ausführung  01 02 03 04 05 06 07 08 09 10 11 12 13 14 15
Breite B  600 850 1100  600 850 1100 600 850
Höhe H  1375 1525 1675
Tiefe P  400 600 400 600  400 600 400 600  400 600 400 600 400 600 400
Anzahl Module horizontal  2 3 4 2 3 4 2 3
Anzahl Module vertikal  8 9 10
Anzahl Türen  1 2 1 2 1

Nummer der Ausführung  16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
Breite B  850 1100  600 850 1100  600 850 1100
Höhe H 1675  1825 1975
Tiefe P 600 400 600  400 600 400 600  400 600 400 600 400 600 400 600
Anzahl Module horizontal  3 4 2 3 4 2 3 4
Anzahl Module vertikal  10 11 12
Anzahl Türen  1 2 1 2 1 2

III - Block - zwei Ziffern: Bezeichnung der Ausführung der Tür

XX Art der Ausführung - erste Ziffer  XX Schloss - zweite Ziffer
1 - vollständig
 2 - mit Plexi-Scheibe
 3 - mit gehärteter Scheibe
 4 - perforiert		 1 - Schloss mit Federschlüssel
 2 - Schloss HS mit Patenteinlage
 schließbar in drei Punkten

IV - Block - zwei Ziffern: Bezeichnung der Ausführung der Rückwand

XX Art der Befestigung - erste Ziffer  XX Art der Ausführung - zweite Ziffer
1 - von innen angeschraubt
 2 - von außen angeschraubt
 3 - mit Schloss von außen		 1 - ohne Belüftung
 2 - mit natürlicher Belüftung
 3 - mit Zwangsbelüftung
 4 - mit Zwangsbelüftung und Heizung
 5 - kundenspezifisch

V - Block - zwei Ziffern: Bezeichnung der Ausführung der Seitenwände

XX Art der Befestigung - erste Ziffer XX Art der Ausführung - zweite Ziffer
1 - von innen angeschraubt
 2 - von außen angeschraubt
 3 - mit Schloss von außen		 1 - ohne Belüftung
 2 - mit natürlicher Belüftung
 3 - mit Zwangsbelüftung
 4 - mit Zwangsbelüftung und Heizung
 5 - kundenspezifisch

VI - Block - zwei Ziffern: Bezeichnung der Ausführung des Daches

XX Art der Befestigung - erste Ziffer  XX sposób wykonania         - druga cyfra
1 - von innen angeschraubt
 2 - von außen angeschraubt
 3 - mit Schloss von außen		 1 - ohne Belüftung
 2 - mit natürlicher Belüftung
 3 - mit Zwangsbelüftung
 4 - kundenspezifisch

VII - Block - eine Ziffer: Bezeichnung der Gründung des Schrankes

X Gründungsart
 0 - ohne Sockel
 1 - auf Sockel
 2 - auf Rädern
 3 - auf Füßen
 4 - auf Rädern und Füßen



Schränke DXU



Der Schrank des Typs DXU besteht aus einem Schweißskelett aus perforierten Pfosten mit einer Teilung von 25 mm. Am Schrankskelett sind Tiefenunterstützungen angeschweißt, deren Teilung 25 mm beträgt.

Die Schränke DXU können einfach mit Fächern und Panelen 19" ausgestattet. Fächer 19" können als Voll- oder perforierte Fächer ausgeführt werden. Sie können festmontiert oder über Teleskopschienen eingeschoben werden.


Die Bezeichnung des Symbols des Schrankes besteht aus acht Blöcken von Buchstaben und Ziffern:
DXX - X - XX - XX - XX - XX - XX - X - X
    I   II   III   IV   V   VI   VII   VIII

DXX – drei Buchstaben: Bauart - Typ des Schrankes, Gehäuseart, Ausstattung

konstrukcja - typ Gehäuseart Ausstattung
D - Gehäusebauart mit einer Höhe von H >= 1200 K - freistehend mit möglicher Gründung auf Kanal

W - Nischengehäuse (individuelle Bestellung)

  U - Ausstattung 19"

I - Block - eine Ziffer: Eingesetztes Profil – Nr. der Ausführung

profil PR2
3 - IP54 Innenscharnier

Profil PR2 - empfohlen für den Einsatz in Schrankgruppen

II - Block - zwei Ziffern: Bezeichnung der Abmessungen des Gehäuses – Nr. der Ausführung

Nummer der Ausführung  01 02 03 04 05 06 07 08 09 10 11 12
Höhe U  24 29 33
Breite B  600 800 600 800 600 800
Höhe H 1200  1400 1600
Tiefe P  600 800 600 800  600 800 600 800  600 800 600 800

Nummer der Ausführung  13 14 15 16 17 18 19 20 21 22 23 24
Höhe U  38 42 47
Breite B  600 800 600 800 600 800
Höhe H  1800 2000 2200
Tiefe P  600 800 600 800  600 800 600 800  600 800 600 800

III - Block – zwei Ziffern: Bezeichnung der Ausführung der Tür

XX Art der Ausführung - erste Ziffer  XX Schloss - zweite Ziffer
 1 - vollständig
 2 - mit Plexi-Scheibe
 3 - mit gehärteter Scheibe
 4 - perforiert		 1 - Schloss mit Federschlüssel
 2 - Schloss HS mit Patenteinlage
 schließbar in drei Punkten

IV - Block – zwei Ziffern: Bezeichnung der Ausführung der Rückseite

XX Art der Befestigung – erste Ziffer  XX Art der Ausführung – zweite Ziffer
1 - von innen angeschraubt
 2 - von außen angeschraubt
 3 - mit Schloss von außen		 1 - ohne Belüftung
 2 - mit natürlicher Belüftung
 3 - mit Zwangsbelüftung
 4 - kundenspezifisch

V - Block – zwei Ziffern: Bezeichnung der Seitenwände

XX Art der Befestigung – erste Ziffer  XX Art der Ausführung – zweite Ziffer
1 - von innen angeschraubt
 2 - von außen angeschraubt
 3 - mit Schloss von außen		 1 - ohne Belüftung
 2 - mit natürlicher Belüftung
 3 - mit Zwangsbelüftung
 4 - kundenspezifisch

VI - Block - zwei Ziffern: Bezeichnung der Ausführung des Daches

XX Art der Befestigung – erste Ziffer  XX sposób wykonania         - druga cyfra
1 - von innen angeschraubt
 2 - von außen angeschraubt
 3 - mit Schloss von außen		 1 - ohne Belüftung
 2 - mit natürlicher Belüftung
 3 - mit Zwangsbelüftung
 4 - kundenspezifisch

VII - Block – eine Ziffer: Bezeichnung der Innenausstattung

 X Innenausstattung
1 - Montagenest
 2 – Neste mit Schubladen und Fächern gemäß Auftrag.

VIII - Block - eine Ziffer: Bezeichnung der Schrankgründung

X Gründungsart
0 - ohne Sockel
 1 - auf Sockel
 2 - auf Rädern
 3 - auf Füßen
 4 - auf Rädern und Füßen
