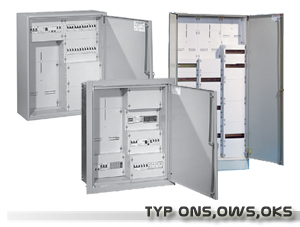

Opis obudowy
Obudowy metalowe w wersji wnękowej (OWS), naściennej
(ONS) i wolnostojącej (OKS) wykonane są z blachy stalowej malowanej
farbami proszkowymi (kolor RAL 7035 lub inny zgodnie z życzeniem
klienta).
Maksymalna szerokość wewnętrzna to 4×250 mm
(4 x szerokość modułu podstawowego) - OWS, ONS, OKS.
Maksymalna wysokość wewnętrzna to 8×150 mm
(8 x wysokość modułu podstawowego) - OWS, ONS.
W przypadku obudowy OKS posadzonej na cokole,
maksymalna wysokość 13×wysokość modułu podstawowego.
W wyposażeniu standardowym obudów OWS, ONS i
OKS znajdują się ceowniki montażowe z blachy ocynkowanej,
blachowkręty służące do mocowania tablic licznikowych, blach
montażowych oraz wsporników paneli osłonowych
Konstrukcja wewnętrzna
Rozmieszczenie ceowników w konstrukcji
wewnętrznej umożliwia montaż wsporników paneli osłonowych tablic
licznikowych, blach montażowych oraz listew TS 35 (euroszyny).
|
Konstrukcja ceowników, dzięki odpowiedniemu rozmieszczeniu
otworów, pozwala na przykręcenie wsporników w dowolnym
miejscu, w zależności od potrzeb konstrukcyjnych i
montażowych.
Konstrukcja wewnętrzna jest
przykręcona do obudowy za pomocą śrub, co ułatwia wyjęcie
jej na zewnątrz i montaż aparatury modułowej.
Moduł podstawowy ma wymiary: szerokość
250 mm, wysokość 150 mm. W ofercie znajduje się również
panel osłonowy o wymiarach: szerokość 250 mm, wysokość 225
mm, (przesłabienia ułatwiają wycięcie odpowiedniej wielkości
otworu pod aparaturę elektryczną). |
Montaż
Do ceowników konstrukcji wewnętrznej (CMY)
przykręca się wsporniki (WP) za pomocą blachowkrętów (BL).
Bezpośrednio na wsporniki montowane są panele osłonowe (P1), które
mocuje się śrubami (SP) z możliwością plombowania. W celu
zwiększenia dystansu od poziomu ceownika CMY, stosuje się
przedłużenie wsporników, wkręcanych bezpośrednio we wsporniki bez
użycia narzędzi.
Tablica licznikowa montowana jest bezpośrednio
na ceowniku CMY za pomocą blachowkrętów, które przysłania się
zaślepką [ZP] wypełniającą otwór.
W ofercie Firmy H. Sypniewski znajduje się
tablica licznikowa (TL-1F) pod licznik jednofazowy oraz tablica
licznikowa (TL-1F+TLG) pod licznik trójfazowy.
Połączenie tablic licznikowych wykonuje się
bez użycia narzędzi i dodatkowych części złącznych, gdyż TLG posiada
specjalnie do tego celu skontruowane zaczepy, które sztywno łączą
obie części.
Panel osłonowy strona wewnętrzna
Panel osłonowy z zabezpieczeniami
Tablica licznikowa TLG
Tablica licznikowa TL-1F
Sąsiadujące ze sobą panele osłonowe (P1-1,0 i
P1-1,5) zamontowane na tej samej głębokości mogą być łączone za
pomocą łącznika osłon (tzw. "jaskółczy ogon"), co znacznie obniża
koszty wykonania kompletnej obudowy. Kombinacje łączenia
poszczególnych paneli przedstawia poniższy rysunek:
Elementy do montażu
W przypadku obudów wnękowych, drzwi są
osadzone na przykręcanym kołnierzu. Aby osadzić obudowę, należy go
odkręcić i włożyć skrzynkę do wnęki. Następnie szczeliny między
ściankami obudowy, a wnęką wypełnić pianką poliuretanową. Za pomocą
czterech wkrętów należy przykręcić kołnierz wraz z drzwiczkami.
Gdy sąsiadujące ze sobą panele osłonowe (P1)
montowane są na różnej głębokości, wówczas pomiędzy poziomami
powstaje otwór, który jest zasłaniany przesłonami bocznymi.
Przesłony boczne [PB], dzięki swej konstrukcji uniemożliwiają
bezpośredni dostęp do części będących pod napięciem.
Zamknięcia obudów
Drzwi są zamykane dwupunktowo - w dolnej i
górnej części. Zastosowany jest zamek typu N-1. Przy większych
szerokościach obudów montowane są podwójne drzwi.
Oznaczenie typu obudowy
Oznaczenie typu obudowy składa się z trzech bloków
Blok I - konstrukcja obudowy
ONS - obudowa w wykonaniu naściennym
OWS - obudowa w wykonaniu wnękowym
OKS - obudowa wolnostojąca
Blok II - określenie numeru wykonania
|
numer wykonania |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
|
szerokość
obudowy |
300mm |
550mm |
|
wysokość |
500 |
650 |
800 |
950 |
1100 |
1250 |
500 |
650 |
800 |
950 |
1100 |
1250 |
1400 |
1550 |
1700 |
1850 |
2000 |
|
il. mod. na
szerokości |
1 |
2 |
|
il. mod. na
wysokości |
3 |
4 |
5 |
6 |
7 |
8 |
3 |
4 |
5 |
6 |
7 |
8 |
9x |
10x |
11xx |
12xx |
13xx |
|
ilość drzwi |
1 |
|
numer wykonania |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
|
szerokość
obudowy |
800mm |
|
wysokość |
500 |
650 |
800 |
950 |
1100 |
1250 |
1400 |
1550 |
1700 |
1850 |
2000 |
|
il. mod. na
szerokości |
3 |
|
il. mod. na
wysokości |
3 |
4 |
5 |
6 |
7 |
8 |
9x |
10x |
11xx |
12xx |
13xx |
|
ilość drzwi |
2 |
|
numer wykonania |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
|
szerokość
obudowy |
1050mm |
|
wysokość |
500 |
650 |
800 |
950 |
1100 |
1250 |
1400 |
1550 |
1700 |
1850 |
2000 |
|
il. mod. na
szerokości |
4 |
|
il. mod. na
wysokości |
3 |
4 |
5 |
6 |
7 |
8 |
9x |
10x |
11xx |
12xx |
13xx |
|
ilość drzwi |
2 |
x - wykonanie dotyczy tylko obudowy OKS
xx - wykonanie dotyczy tylko obudowy OKS (w opracowaniu)
UWAGA: Obudowy OKS wykonywane są przy ilości modułów na wysokości
>=5
Blok III - określenie głębokości obudowy
Obudowy ONS, OWS: O - głębokość 150mm, L - głębokość 225 mm
Obudowy OKS : L - głębokość 225mm
|
